Informace o produktu

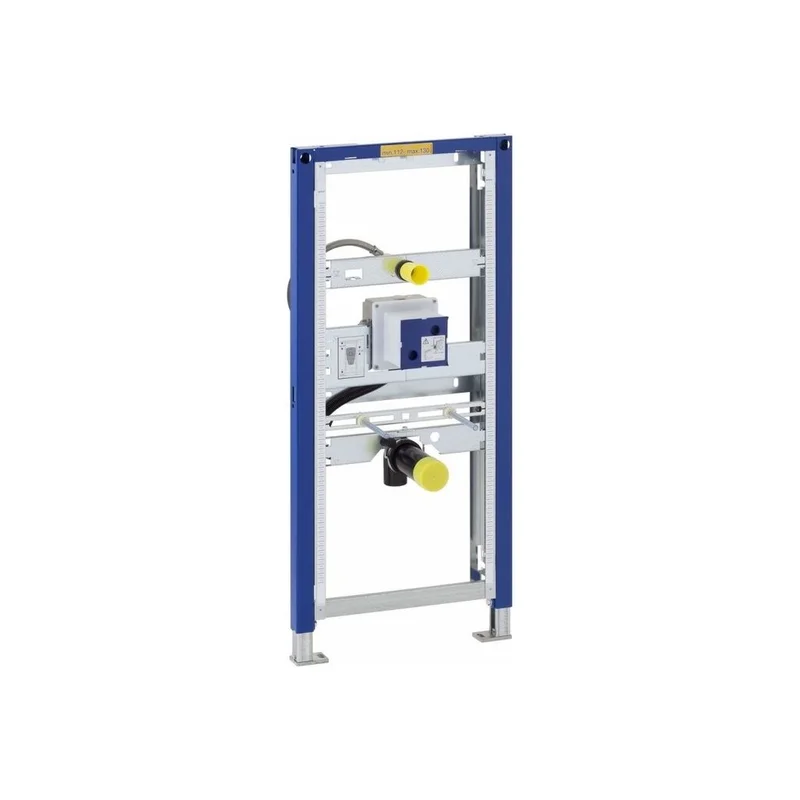

Instalační univerzální prvek Duofix na pisoár, pro skryté ovládání splachování pisoárů Basic

• stavební výška: 122-130 cm (H)
• rozměry: B = 50 cm, T = 7,5 cm

Účel použití

• Na konstrukce, prováděné suchým procesem
• Pro montáž do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• Pro montáž do instalačních stěn vysokých na výšku místnosti
• Pro montáž do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
• K montáži pisoárů
• K ovládání splachování pisoárů Geberit se skrytou montáží, odolný proti vandalům
• Pro tloušťky podlahy 0-20 cm

Vlastnosti

• Samonosný rám s nanesenou práškovou barvou
• Rám s vrtanými otvory Ø 9 mm pro upevnění do dřevěné konstrukce
• Podpěry pozinkované
• Podpěry nastavitelné 0-20 cm
• Podpěry s protiskluzovou úpravou
• Patní desky otočné
• Hloubka patní desky vhodná pro montáž do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
• Univerzální krabice pod omítku pro ovládání splachování pisoárů Geberit
• Svorka pro připojení elektřiny pro přívod elektřiny v krabici pod omítku
• Přívod vody vpravo na krabici pod omítku
• Přívod vody vhodný pro MasterFix a MeplaFix
• Nástěnka pro montáž bez nářadí
• Předinstalovaný uzavírací ventil s regulací
• Se zabudovanou trubkovou chráničkou pro vyplachování potrubí
• Kryt servisního otvoru za pisoárem
• Kryt pro hrubou montáž pro servisní otvor 10,5 x 10,5 cm s možností zkrácení bez nářadí
• Ohýbatelná přívodní hadice s vedením a zabudovaným zpětným ventilem
• Vybaven trubkovou chráničkou pro připojení senzoru k zápachové uzávěrce ovládání splachování pisoárů
• Upevnění na přívod Ø 32 mm výškově nastavitelné
• Upevnění na připojovací koleno výškově nastavitelné a zvukotěsná
• Upevnění pisoárů M8, nastavitelné na šířku a výšku
• Příčné nosníky s označením středu, nastavitelné bez nářadí
• Dodatečné upevnění na pisoár s příslušenstvím možné
• S příslušenstvím přestavitelné na pisoáry s ostřikovací hlavicí

Technické údaje

• Tlak při průtoku: 100-800 kPa
• Maximální zkušební tlak vody: 1600 kPa
• Maximální zkušební tlak vzduchu / inertního plynu: 300 kPa
• Maximální teplota vody: 30 °C
• Průtok při tlaku 1 bar bez omezovače průtoku: 0.3 l/s
• Průtok při tlaku 1 bar s omezovačem průtoku: 0.24 l/s

Obsah dodávky

• Nástěnka R 1/2″
• Kryt pro hrubou montáž s víkem
• Ochranná zátka
• Připojovací koleno z PE-HD, Ø 63/50 mm
• Těsnění Ø 57/50 mm
• Ochranné víčko
• 2 závitové tyče M8
• Upevňovací materiál
• Stavební sada pro předstěnovou montáž není součástí balení – je třeba objednat samostatně
