ALCAPLAST Montážní rám s nádržkou pro výlevku s odpadem DN90/110 a baterii A108F/1500

Použití:

– Pro montáž nástěnné armatury

– Pro závěsnou výlevku s roztečí kotevních šroubů až do 420 mm a odpadem průměr 90/110

– Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce

Vlastnosti:

– Pro vyvedení nástěnné armatury

– Vestavěná nádržka umožňuje opláchnutí výlevky

– Výškově stavitelné příčky

– Otočná příčka pro uchycení nástěnné armatury s roztečí 65-150 mm

– Rohový ventil s možností na napojení na potrubní systém Mepla

– Konstrukce rámu dovoluje kotvení k samostatné, dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu

– Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvící prvky

– Konstrukce polysterenové nádržky zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací

– Duální splachování, nezávisle nastavitelné s hygienickou rezervou

– Servisní práce bez použití nářadí

– Přívod vody zezadu/shora uprostřed

– Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost

– Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot

– Nastavitelné výsuvné nohy v rozmezí 0-200 mm

– Montážní hloubka nastavitelná v rozmezí 20-95 mm

– Stavební hloubka 125 mm, s odpadním kolenem 160 mm

– Materiál: kov ošetřený práškovou barvou

Rozsah dodávky:

– Nádrž s napouštěcí a vypouštěcí armaturou

– Samonosný rám

– Šroubení 1/2″ pro připojení vody s integrovaným rohovým ventilem Schell 1/2″ – 3/8″

– Šroub mechanismu 2 ks

– Fixační set: vrut O8x60 – 4 ks, hmoždinka O12 – 4 ks

– Připojovací šroubení G3/4″-G1/2″

– Fixační materiál pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks

– Koleno odpadu HT90/110 s těsněním

– Kotvicí materiál: vrut O8x60 – 4 ks, hmoždinka O12 – 4 ks

– Těsnění přívodu, vývodka polypropylen, vrapová vložka

– Těsnění odpadu, propojka polypropylen, těsnění propojky

– Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný

Technické parametry:

– Připojení vody zezadu nebo shora montážními otvory: G1/2 „

– Funkční rozsah tlaku vody: 0,05-0,8 MPa

– Doporučený rozsah tlaku vody: 0,3-0,6 MPa

– Velké spláchnutí: 6-9 l

– Malé spláchnutí: 2,5-3,5 l

– Standardní nastavení velkého spláchnutí: 6 l

– Standardní nastavení malého spláchnutí: 3 l

– Hygienická rezerva: 3 l

– Objem vody v nádržce: 9 l

– Zátěžová zkouška: 400 kg

– Rozměr (kus): 1460×155×530 mm

– Rozměr (balení): 1200×800×1490 mm

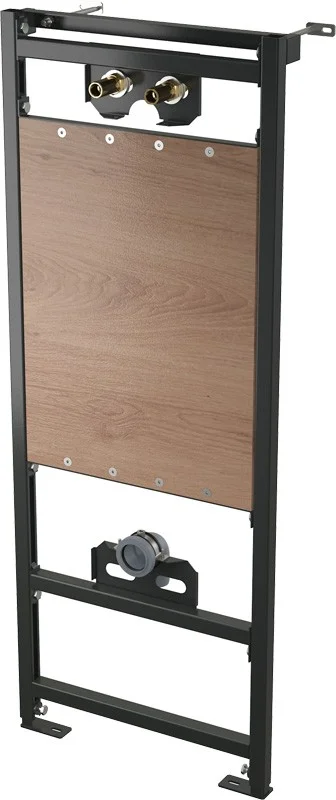

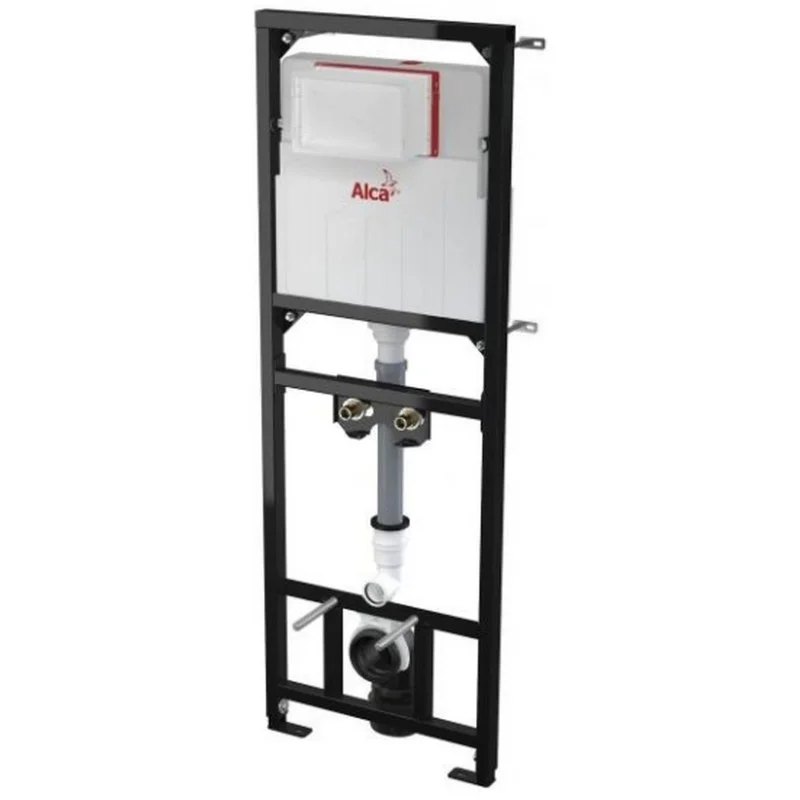

ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
